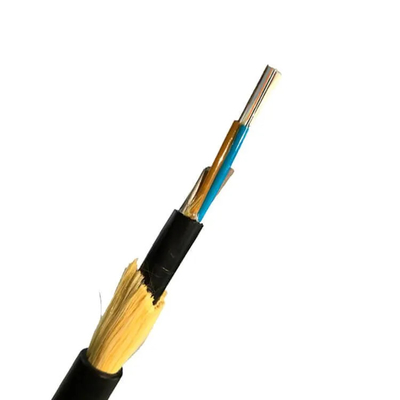

Cáp quang sợi ADSS cực tốt 12-144 Core Single Double Jacket cho truyền thông mạng
Truyền thông mạng ADSS Cáp quang sợi
,Excellent Tensile ADSS Cáp quang sợi
Mô tả
Cáp "All Dielectric Self-Supporting (ADSS) " này được thiết kế cho các ứng dụng tự nâng máy bay đường ngắn, trung bình và xa.Cáp ADSS cung cấp một phương pháp triển khai nhanh chóng và kinh tế cho các nhà khai thác truyền hình cápNó phù hợp với các hệ thống truyền tải điện qua các điều kiện dài trung bình và ngắn và địa hình phức tạp như sông, núi, vv.

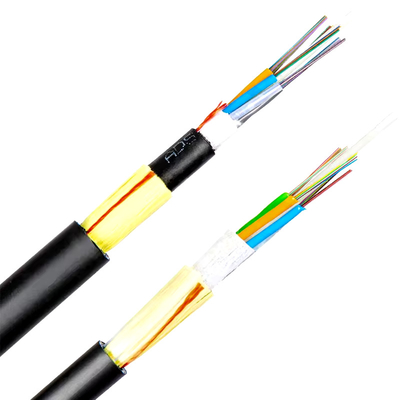

Cáp bao gồm 5 đến 36 gói với ống hoặc chất lấp đầy, cuộn lên đến ba lớp xung quanh gia cố trung tâm và được cố định bằng vỏ ngoài PE. Mỗi ống chứa 6 đến 12 sợi.Tất cả các sợi lõi được lấp đầy bằng keo chống nước. Các chất lấp có thể được sử dụng để duy trì hình dạng của cáp.
Dây băng có thể ngậm nước được quấn quanh lõi cáp theo hình xoắn ốc. Các dây aramid được sắp xếp theo hình xoắn ốc để củng cố chu vi của cáp.Vỏ bên ngoài bao bọc chặt một lớp dây aramid. Vỏ cáp bao gồm một vỏ polyethylene bên trong tùy chọn và một vỏ polyethylene bên ngoài hoặc AT (chống trượt).vật liệu lớp vỏ bên ngoài AT được sử dụngVới vỏ bên ngoài AT, cường độ trường điện tối đa tại điểm làm việc có thể đạt 35KV. Đối với các ứng dụng đường dài, thiết kế vỏ hai lớp có thể được xem xét.Các dây kéo tùy chọn có thể được đặt dưới lớp vỏ để dễ dàng loại bỏ.
Các thông số vật lý
| Chiều dài (m) | Băng + gió:0mm + 35m/s | Băng + gió:12mm + 30m/s | ||||||
|---|---|---|---|---|---|---|---|---|
| Cáp O.D. ((mm/in) | Trọng lượng cáp (kg/km) / ((lb/kft) | Max.Working Tension ((N/lb) | Tối đa.Sag ((%) | Cáp O.D. ((mm/in) | Trọng lượng cáp (kg/km) / ((lb/kft) | Max.Working Tension ((N/lb) | Tối đa.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* Bảng trên không bao gồm tất cả các loại có sẵn.
| Phân tích uốn cong tối thiểu: | Trọng lượng nén tối đa: | 4000N | |
| Trong quá trình lắp đặt: | 20×OD | Tác động lặp lại: | 4.4 N.m (J) |
| Trong khi hoạt động | 10×OD cho các dây cáp không bọc thép | Xúc xoắn (Torsion): | 180×10 lần, 125×OD |
| 20×OD cho dây cáp bọc thép | Phong trào xoắn: | 100 chu kỳ | |
| Phạm vi nhiệt độ: | |||
| Phạm vi nhiệt độ hoạt động: | -40°C ((-40°F) đến +70°C ((+158°F) | Kháng nghiền: | 263N/cm (1250lb/in) |
| Phạm vi nhiệt độ lưu trữ: | -50°C ((-58°F) đến +70°C ((+158°F) |
