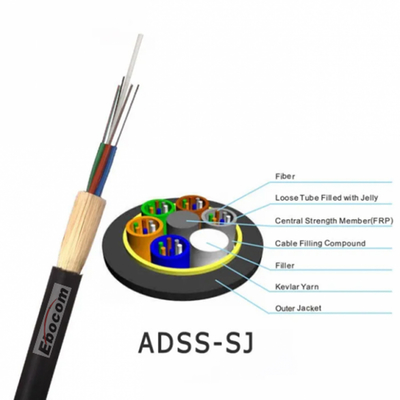

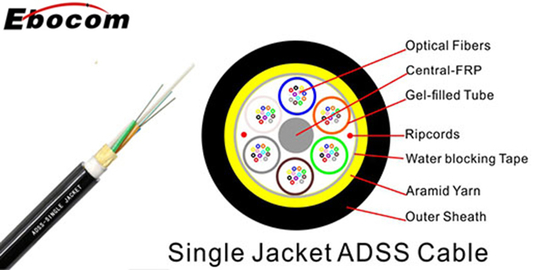

Cáp quang tự treo phi kim loại một lớp vỏ ADSS 12 24 48 Core Dùng cho Truyền thông
Cáp quang sợi ADSS 48 lõi
,Cáp quang tự treo phi kim loại
,Cáp truyền thông ADSS một lớp vỏ
Mô tả
Tính năng
Hoàn toàn cách điện:
Được cấu tạo hoàn toàn bằng vật liệu cách điện, không kim loại, ngăn dòng điện đi qua cáp và giúp an toàn khi sử dụng gần đường dây điện áp cao.
Tự hỗ trợ:
Cấu trúc bên trong của cáp cung cấp đủ độ bền cơ học để tự hỗ trợ trọng lượng và tải bên ngoài của nó, loại bỏ sự cần thiết của dây hỗ trợ kim loại riêng biệt.
Chống thấm nước:
Các ống lỏng lẻo bên trong cáp được lấp đầy bằng gel chống thấm nước để bảo vệ các sợi quang khỏi độ ẩm và đảm bảo hiệu suất ổn định.
Bện SZ:
Các ống sợi quang được đảo chiều (hoặc bện SZ) bên trong cáp, giúp tạo độ chùng để dễ dàng tiếp cận giữa khoảng và bảo vệ các sợi khỏi ứng suất lắp đặt và điều kiện môi trường.
Độ bền cao:
Cáp ADSS kết hợp các phần tử gia cường, chẳng hạn như sợi Aramid, để cung cấp độ bền cơ học cao cần thiết cho các khoảng cách dài và các ứng dụng trên không đòi hỏi khắt khe.
Vỏ bọc chống vệt:
Để lắp đặt trong điện trường, một lớp vỏ ngoài bằng polyetylen (TRPE) chống vệt chuyên dụng có sẵn để ngăn ngừa xói mòn và hư hỏng do phóng điện hồ quang khô.
Thông số vật lý
| Khoảng cách(m) | Băng+Gió:0mm+35m/giây | Băng+Gió:12mm+30m/giây | ||||||
|---|---|---|---|---|---|---|---|---|
| Đường kính ngoài cáp (mm/in) | Trọng lượng cáp (kg/km)/(lb/kft) | Độ căng làm việc tối đa (N/lb) | Độ võng tối đa (%) | Đường kính ngoài cáp (mm/in) | Trọng lượng cáp (kg/km)/(lb/kft) | Độ căng làm việc tối đa (N/lb) | Độ võng tối đa (%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* Bảng trên không bao gồm tất cả các loại có sẵn. Các loại cáp ADSS khác có thể được sản xuất theo yêu cầu của khách hàng theo các môi trường khoảng cách và độ võng khác nhau.
| Bán kính uốn cong tối thiểu: | Tải nén tối đa: | 4000N | |
| Trong quá trình lắp đặt: | 20×OD | Tác động lặp lại: | 4.4 N.m (J) |
| Trong quá trình vận hành | 10×OD đối với cáp không bọc thép | Xoắn (Torsion): | 180×10 lần, 125×OD |
| 20×OD đối với cáp bọc thép | Uốn cong theo chu kỳ: | 100 chu kỳ | |
| Phạm vi nhiệt độ: | |||
| Phạm vi nhiệt độ hoạt động: | -40℃(-40℉) đến +70℃(+158℉) | Khả năng chống nghiền: | 263N/cm (1250lb/in) |
| Phạm vi nhiệt độ bảo quản: | -50℃(-58℉) đến +70℃(+158℉) |
