Cáp quang sợi ADSS có sợi lớp
Cáp quang sợi ADSS

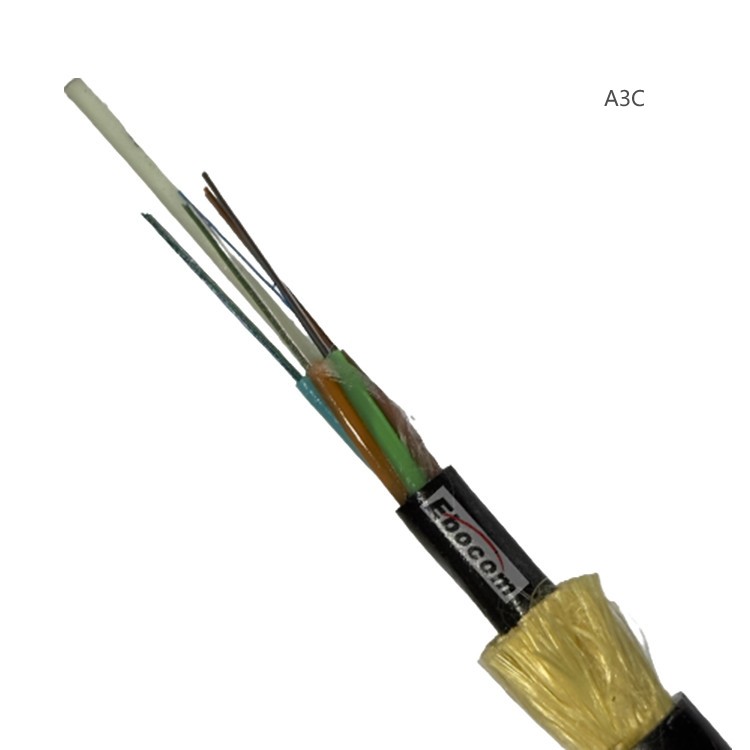

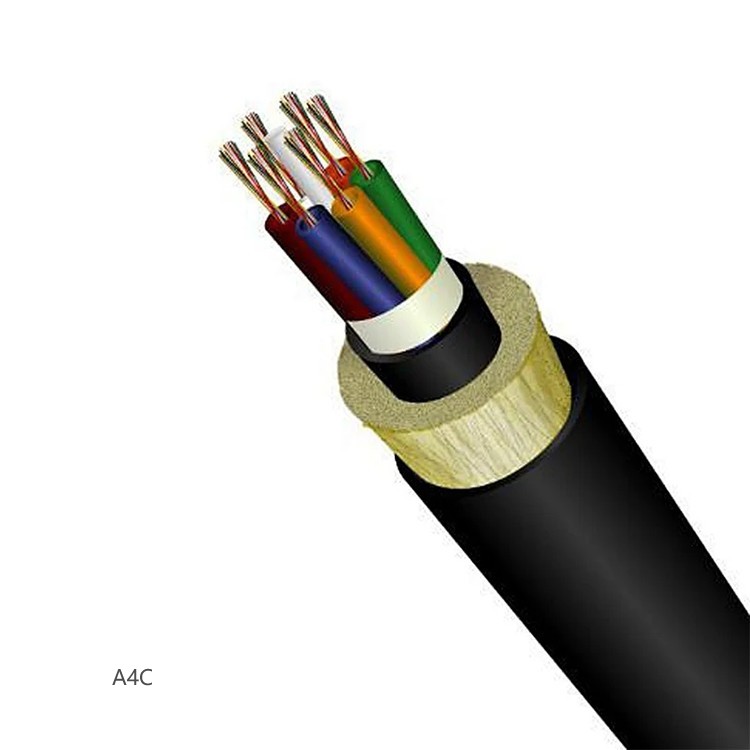

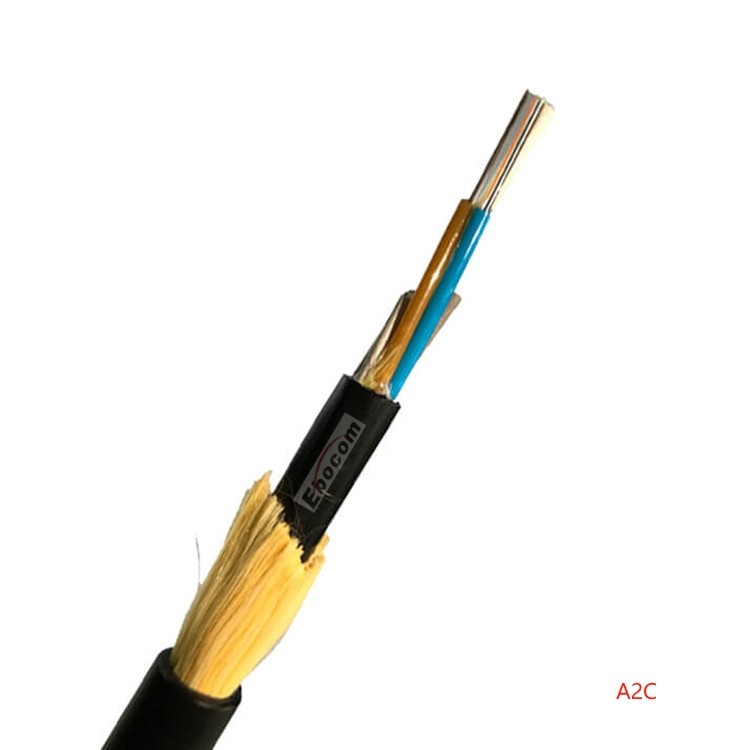

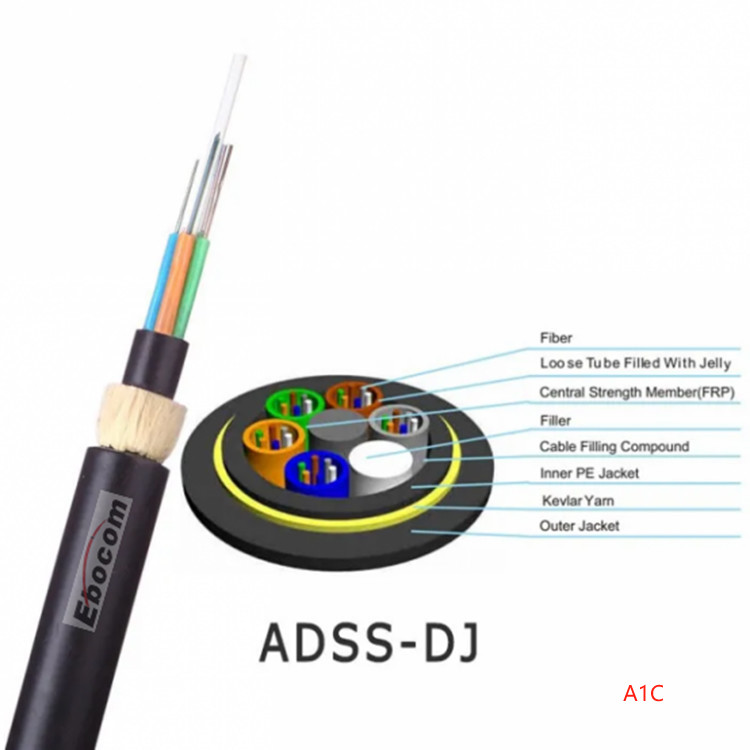

Sợi quang và thuốc mỡ ngăn chặn nước trong cáp quang ADSS có chuỗi lớp được thêm vào ống lỏng của sợi cùng một lúc,và sau đó các ống lỏng khác nhau được cuộn trên thành viên sức mạnh trung tâm (thường là FRP)- Vải Aramid, cuối cùng được ép PE hoặc AT.Các ống lỏng cáp sợi quang ADSS của cấu trúc này và thuốc mỡ điền của thành viên sức mạnh trung tâm được xoắn hoàn toàn với nhau để đảm bảo hiệu suất chống nước của nó, và có các biện pháp áp lực chống bên khác nhau theo các yêu cầu khác nhau.
Tính năng cáp quang sợi ADSS:
- Cáp quang sợi ADSS có thể được lắp đặt mà không cần điện;
- Trọng lượng nhẹ, đường kính cáp nhỏ, tải trọng nhỏ trên tháp;
- Dải trải dài lớn, lên đến 1200 mét;
- Sử dụng vỏ polyethylene, có khả năng chống ăn mòn điện tốt;
- Cấu trúc không kim loại, bảo vệ sét;
- Sợi aramid nhập khẩu, hiệu suất kéo và hiệu suất nhiệt độ tốt, phù hợp với thời tiết khắc nghiệt ở phía bắc;
- Tuổi thọ dài, tuổi thọ có thể đạt đến 30 năm.
Phương pháp đẻ nhiều lần:
Thích hợp cho các dịp khác nhau như trên cao, chôn trực tiếp, đường ống, dưới nước, vv, độ dài dư thừa được kiểm soát tốt hơn và số lượng lõi lớn.
Hiệu suất cơ khí:
| Điểm | Đơn vị | Thông số kỹ thuật | ||||||||||||
| Số lượng chất xơ | 4~8 | 10~18 | 14~24 | 38~48 | 38~48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Trọng lượng cáp | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Vòng tròn | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | CN | 1.5 | ||||||||||||
| MAT | CN | 4 | ||||||||||||
| RTS | CN | 10 | ||||||||||||
| Tối thiểu, bán kính uốn cong (dynamic) | mm | 20D | ||||||||||||
| Tối thiểu, bán kính uốn cong (khẳng định) | mm | 10D | ||||||||||||
| Thiết lập sức kéo | N | 1350 | ||||||||||||
| Nhiệt độ hoạt động | °C | -40~+70 | ||||||||||||
| Nhiệt độ lưu trữ | °C | -40~+60 | ||||||||||||
| Nhiệt độ lắp đặt | °C | 15 | ||||||||||||
| Thiết lập tốc độ gió | m/s | 0 | ||||||||||||
| Nhiệt độ tối đa. Tốc độ gió | °C | 5 | ||||||||||||
| Tốc độ gió tối đa | m/s | 25 | ||||||||||||
| Nhiệt độ tối đa. | °C | - 5 | ||||||||||||
| Tốc độ gió ở mức tối đa. | m/s | 10 | ||||||||||||
| Độ dày lớp băng | mm | 5 | ||||||||||||
| Lắp đặt Sag | % | 1.86 | ||||||||||||
Cụ thể::
| Điểm | Thông số kỹ thuật | |||||||||||||
| Số lượng sợi | 4~8 | 10~18 | 14~24 | 38~48 | 38~48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Số lượng ống lỏng | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Số lượng chất lấp | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Sợi sơn màu | Chiều kính bên ngoài | 245±10μm | ||||||||||||
| Màu sắc | Màu xanh dương, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, xanh dương | |||||||||||||
| | Chiều kính bên ngoài | 2.0±0.1mm | ||||||||||||
| Vật liệu | PBT | |||||||||||||
| Màu sắc | Màu xanh dương, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, xanh dương | |||||||||||||
| Chất pha trộn (đường ống) | Thixotropic jelly | |||||||||||||
| | Vật liệu thành phần trung tâm | FRP | ||||||||||||
| Chiều kính thành phần sức mạnh trung tâm | 2.2mm2 | |||||||||||||
| Vải Aramid | ||||||||||||||
| Phần vải Aramid | 4.6mm2 | |||||||||||||
| Chặn nước | Dây ngăn băng/ Vật liệu có thể ngập nước | |||||||||||||
| | Độ dày | 2.0mm | ||||||||||||
| Chiều kính | 9.5mm | 9.5mm | 9.5mm | 9.8mm | 9.8mm | 10mm | 10.5mm | 11.5mm | 12mm | 12.5mm | 13.5mm | 14mm | 14.5mm | |
| Vật liệu | PE/AT | |||||||||||||
| Màu sắc | Màu đen | |||||||||||||
